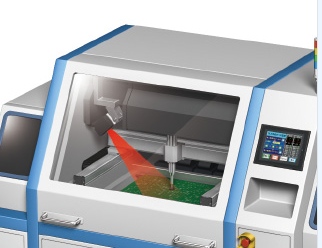

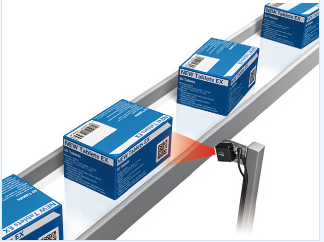

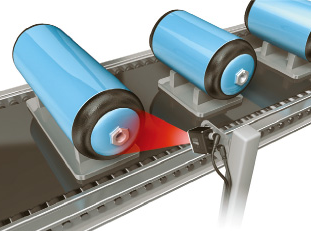

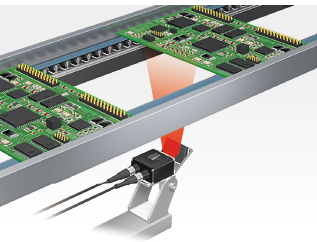

適用行業

資源下載

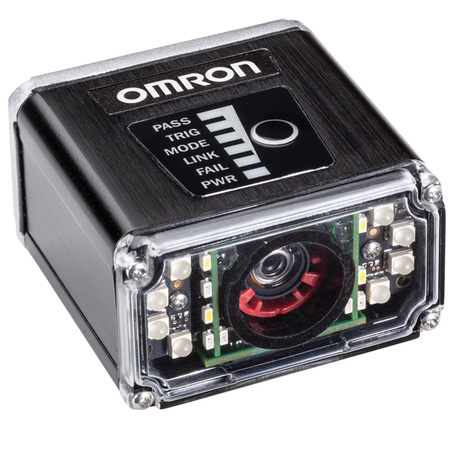

MicroHAWKV 430-F是下一代流行的ID-40型號，具有最小的IP 65/67級，真正的工業以太網條形碼閱讀器現在具有擴展的功能。在堅固、超緊湊的情況下，對于1D/2D或DPM碼的良好類解碼，V 430-F是在任何條件下解決任何條形碼讀取問題的完整包。結合前所未有的易用性，卓越的解碼性能，可選的液體鏡頭自動對焦，和小型的形狀因素，V 430-F設定基準作為最終的緊湊成像儀在工業中使用。傳感器分辨率從0.3MP到5MP、多種光學、照明選項，以及使用相同硬件平臺進行條形碼讀取和視覺檢查的能力，使MicroHAWK成為市場上最靈活的工業智能相機。

MicroHAWK V430-F系列自動對焦型多功能讀碼器特點：

易于集成

長壽命自動對焦

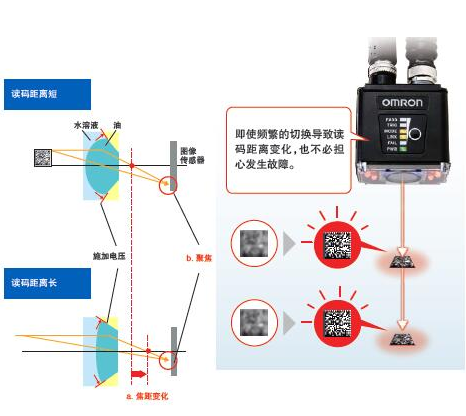

無限自動對焦的液體鏡頭

一般來說，使用機械對焦機構的讀碼器會因為驅動機構或馬達在執行數萬次自動對焦后的性能退化而出現故障。
不過，V430-F系列由于采用液體鏡頭，無需驅動機構或馬達，即可進行無限自動對焦，確保長使用壽命。

液體鏡頭通過施加電壓改變內部水油形狀，從而實現靈活的調焦。
此外，V430-F系列使用條碼搜索算法，能夠準確聚焦對象。

簡化故障排查

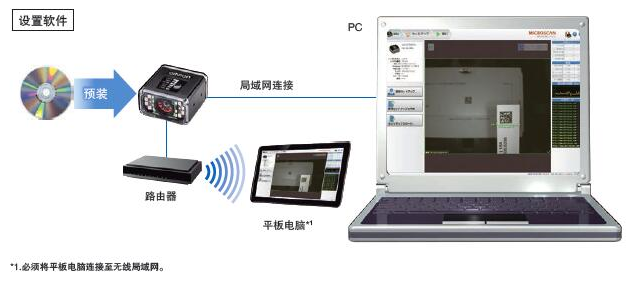

從網頁瀏覽器進行快速故障排查

V430-F系列預裝了安裝軟件。并沒有需要安裝或更新的軟件。
您可以使用電腦或平板電腦的瀏覽器界面簡化故障排查。

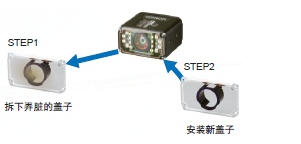

易于更換臟污的視窗

避免問題的打印質量分級功能

該功能支持對相對質量變化和發生更改的參數進行在線核查。

MicroHAWK V430-F系列自動對焦型多功能讀碼器參數：

型號		V430-F000 □ 50C	V430-F000 □ 12M	V430-F □□□ M03M
適用條碼 *1	條形碼	Code 39、Code 128、BC412、ITF(Interleaved 2 of 5)EAN/UPC、
		Codabar、Code93、Pharmacode、Postal Code(PLANET、POSTNET、
		Japanese Post、Australian Post、Royal Mail、Intelligent Mail
		(USPS4CB)、KIX、UPU)、GS1 Databar(Composite)
	二維條形碼	DataMatrix(ECC000-ECC200)、GS1 DataMatrix、QR Code、
		Micro QR Code、Aztec Code、Dot Code、PDF417、Micro PDF417、
		GS1 Databar(Stacked)
讀取性能 *2	讀取位數	無最大限制(因條形碼寬度和讀取距離而異)
	瞄準光源	藍色LED×2
	光源	白色LED 內側×4、紅色LED 內側×4(625nm)
		白色LED 外側×8	紅色LED 外側×8(617nm)	紅色LED 外側×8(617nm)
	讀取范圍/ 視野	請參考樣本的“讀取范圍(參考)”。
	斜交角(α) *3	±30°
	俯仰角(β) *3	±30°
	傾角(γ) *3	±180°
攝像元件	有效像素數	2592(H)×1944(V)	1280(H)×960(V)	752(H)× 480(V)
	彩色/ 黑白	彩色CMOS	黑白CMOS	黑白CMOS
	快門	卷簾	全局	全局
	幀率	5 fps	42 fps	60 fps
	曝光時間	50us ～ 100ms
圖像記錄		FTP
讀取觸發		外部觸發(邊緣、條件)、觸發指令(Ethernet、 RS-232C)
輸入輸出規格	輸入信號	Trigger、New Master ：4.5 ～ 28V(10mA、DC28V 時)
	輸出信號	OUTPUT1、OUTPUT2、OUTPUT3：1 ～ 28V(DC24V 時 100mA Max.)
	通信規格＊4	RS-232C、 Ethernet TCP/IP、EtherNet/IP^TM、PROFINET
	Ethernet 規格	100BASE-TX/10BASE-T
指示燈		PASS(綠)、TRIG(橙)、MODE(橙)、LINK(橙)、FAIL(紅)、PWR(綠)
電源電壓		DC5.0 ～ 30.0 V(含紋波)
消耗電流		0.18A(typ.)(DC24V 時)
環境	環境溫度范圍	工作時：0 ～ +40 ℃、保存時： -50 ～ +75 ℃(無結露、無結冰)
規格	環境濕度范圍	工作時和保存時：各5 ～ 85%RH(無結露)
	周圍環境	無腐蝕性氣體
	耐振動	10 ～ 55Hz 雙振幅0.35mm X、Y、Z 各方向　10 個周期
	耐沖擊	150m/s²　 X、Y、Z 各方向　3 次
	保護結構	IEC 60529 IP67
質量	僅本體	約68g
	包裝重量	約174g(含包裝箱)
外形	本體尺寸	44.5(W)× 44.5(D)× 25.4(H) mm
尺寸	包裝尺寸	170(W)× 117(D)× 86(H) mm
附件		使用須知、CE 合規表
LED 的安全性		IEC 62471-1：風險豁免組
安全標準		EN61326-1: 2013
		FCC Part 15, Subpart B(Class A)
		KC CISPR 11, IEC 61000-4-2:2008
		UL60950-1
		RCM、EAC、BSMI、BIS
材質	外殼	鋁壓鑄件、黑色涂裝
	讀取窗	亞克力
