海康MV-ID5060M-08S-WBN手機音頻測試設備讀碼應用

智能手機智造行業工藝流程主體分為SMT、單板檢測、組裝。組裝階段會使用氣密性檢測、天線耦合、音頻測試、老化測試等一系列自動化檢測設備。手機音頻測試設備主要用于組裝工段，傳統音頻測試設備讀碼采用單板單檢，測試效率低導致產能低下，為滿足終端客戶提高生產效率的目的，設備商客戶將測試設備升級迭代為雙板一次性檢測，大視野讀碼。

一、案例背景

客戶需求：

1. 同時識別兩個手機背板碼，按順序輸出至mes系統進行綁定，音頻測試完成后由機械手抓取手機背板，移動至下一工位。

2. 架設高度大于240mm，視野長邊大于180mm。

客戶痛點或問題：

1. 傳統采用緊湊型讀碼器，視野小，一次只能讀取一個，同時架設高度無法滿足大于240mm要求，需增加氣缸抬高治具讀取。

2. 由于條碼尺寸最小為3x3mmDM碼，密度8mil,客戶之前使用的緊湊型讀碼器解碼速度較慢，影響生產節拍。

二、解決方案描述

項目配單表：

物料

完整型號

數量

描述

相機

海康MV-ID5060M-08S-WBN

8mm機械調焦鏡頭，600萬像素全功能型讀碼器

海康ID5000系列全功能型固定式工業讀碼器

海康ID5000系列全功能型固定式 工業讀碼器

方案示意圖及方案思路描述:

機臺讀碼器架設示意圖

搭建與調試:


現場海康MV-ID5060M-08S-WBN讀碼器架設圖

1. 讀碼器架設在距離手機背板240mm的高度上。

2. 將手機背板移動至讀碼器視野下，靜態對焦調整，根據手機背板可能出現的位置偏移，調整讀碼器位置，保證碼不會超出視野范圍。

3. 根據客戶要求繪制ROI區域，增加ROI無讀補齊功能。

4. 考慮現場存在個別碼存在污損情況，單幀讀取可能不穩定，增加觸發幀計數來保證讀取率。

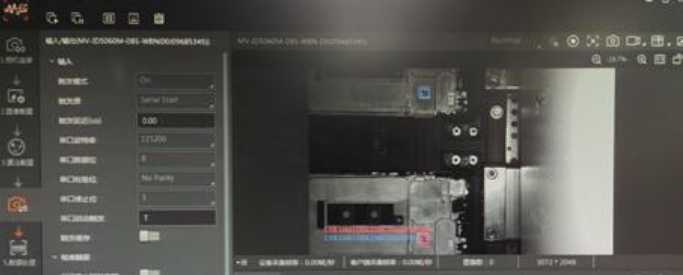

5. 實際讀取效果見下圖


三、方案優勢

產品方面：

1. 該方案選用6MP高像素大視野讀碼相機，滿足客戶多碼讀取要求，成像質量?jī)?yōu)異。

2. 采用一鍵對焦方式，調試方便快捷。

3. 采用ROI順序輸出方式，增加無讀補齊，幫忙客戶快速定位無讀產品確認問題，該功能客戶比較滿意。

4. 讀取耗時控制在100ms以內，有效提高了生產效率。

客戶方面：

1. 該方案有效解決原讀碼器讀取速度慢，視野范圍小缺點問題。

2. 該方案采用ID5060大視野相機讀取，無需抬高治具，機械結構簡化，提高生產節拍。
